臨界磁場

超伝導状態になっている金属を考えよう．温度を上げていって$T_{\rm c}$以上にすると，超伝導状態は壊れて，普通の抵抗のある状態（常伝導状態という）になるが，温度を$T_{\rm c}$より低く保っておいても，外から磁場をかけると，磁場がある強さになるとやはり常伝導状態に戻る．この超伝導状態が壊れる磁場を臨界磁場といい，$H_{\rm c}$と書く．$H_{\rm c}$は温度の関数であり，図5に示すように多くの超伝導体に対して放物線状になっている．ただし，この磁場による超伝導状態の破壊には主として二つのパターンがあり，それぞれ第一種，第二種と呼ばれている．

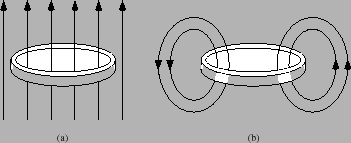

図 6: 磁束が超伝導リングに捕えられる様子 図 7: 磁束の量子化を確認した最初の実験結果
