自由ラジカルの電子スピン共鳴

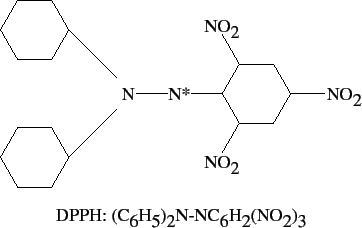

測定に用いる試料は自由ラジカルの一つジフェニル-ピクリル-ヒドラジル（略称：DPPH）である．この試料の構造を図14に示す．中央の窒素原子が不対電子を持ち，これが電子スピン共鳴を起す．図中のN$^{*}$が不対電子を表す．Nの電子構造はp$^{3}$であるが，$S$は$\frac{1}{2}$としてよい．

図 14: DPPH: diphenyl-picryl-hydrazilの分子構造

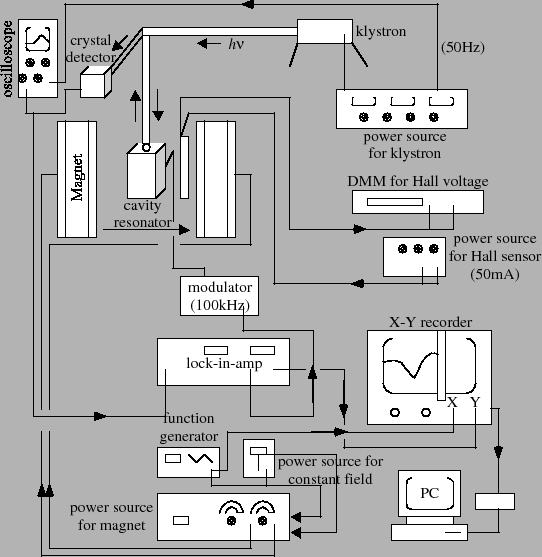

ESR装置の（回路）配線図を図15に示す．

図 15: 電子スピン共鳴装置の（回路）配線図
